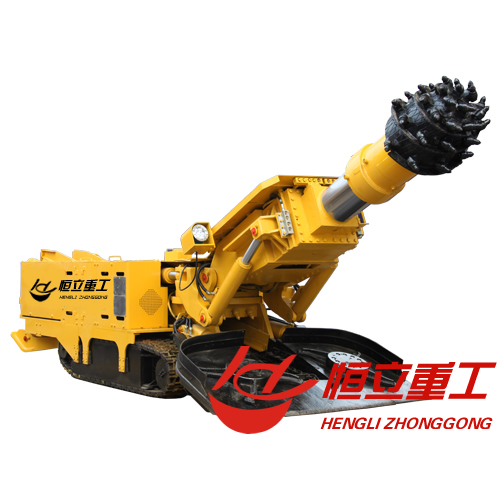

產品介紹—掘進機型號HLZ-55
懸臂式掘進機要同時實現剝離煤巖、裝載運出、機器本身的行走調動以及噴霧除塵等功能，即集切割、裝載、運輸、行走于一身。它主要由切割機構、裝載機構、運輸機構、行走機構、機架及回轉臺、液壓系統、電氣系統、冷卻滅塵供水系統以及操作控制系統等組成。其中切割臂、回轉臺、裝渣板、輸送機、轉載機、履帶等為主要工作機構。
懸臂式掘進機的主要特點：
- 懸臂式掘進機僅能截割巷道部分斷面，要破碎全斷面巖石，需多次上下左右連續移動截割頭來完成工作。可用于任何斷面形狀的隧道；
- 掘進速度受掘進機利用率影響很大，在最優條件下利用率可達60%左右，但若巖石需要支護或其它輔助工作跟不上時，其利用率更低；
- 與全斷面掘進機有一些相同的優點：連續開挖、無爆破震動、能更自由地決定支護巖石的適當時機；可減少超挖；可節省巖石支護和襯砌的費用；
- 與全斷面掘進機比較，懸臂式掘進機小巧，在隧道中有較大的靈活性，能用于任何支護類型；
- 與全斷面掘進機相比，具有投資少、施工準備時間短和再利用性高等顯著特點。
性能特點：
- 整機外形小巧，適合矮、窄巷道使用，方便靈活；
- 截割部采用液壓馬達或電機驅動，可伸縮，截割范圍大；
- 各部件采用長壽命、高強度結構設計；
- 裝載、一運采用液壓馬達直接驅動，故障率低；
- 關鍵元件采用國際、國內知名品牌。
|
項目 |
單位 |
技術參數 |
|
產品型號 |
|
懸臂式掘進機-HLZ 55 |
|
外形尺寸（A×M×H） |
m |
7.3×1.6×1.5 |
|
鏟板寬度(N) |
m |
2 |
|
履帶外側寬度(M) |
m |
1.6 |
|
裝機總功率 |
kW |
92 |
|
整機重量 |
t |
18 |
|
最大掘進高度(D) |
m |
3.8 |
|
最大定位掘進寬度(2W) |
m |
4.5 |
|
經濟切割斷面 |
m² |
4～17 |
|
掘進斷面形狀 |
|
任意 |
|
爬坡能力 |
° |
±18 |
|
可切割巖石單軸抗壓強度 |
MPa |
≤50 |
|
地隙 |
mm |
220 |
|
切割頭最大直徑 |
mm |
Φ640 |
|
切割電機功率 |
kW |
55 |
|
切割頭轉速 |
r/min |
46 |
|
伸縮距離 |
mm |
600 |
|
最大臥底深度 |
mm |
350 |
|
裝載形式 |
|
星輪式 |
|
星輪轉速 |
r/min |
35 |
|
輸送機形式 |
|
邊雙圓環鏈刮板式 |
|
輸送機鏈速 |
m/s |
0.8 |
|
輸送機槽寬 |
mm |
500 |
|
運輸能力 |
m³/h |
156 |
|
行走形式 |
|
履帶式 |
|
行走速度 |
m/min |
5.6 |
|
履帶最大牽引力 |
kN |
100 |
|
平均接地比壓 |
MPa |
0.11 |
|
泵站功率 |
kW |
37 |
|
額定工作壓力 |
MPa |
16 |
|
工作介質 |
|
N68#抗磨液壓油 |
|
外噴霧壓力 |
MPa |
1.5≤P≤3.0 |
|
內噴霧壓力 |
|
無 |
|
總流量 |
L/min |
≥35 |
|
供電電壓 |
V |
380/660 /1140 |
|
總控制功率 |
kW |
99.5 |
|
照明電壓 |
V |
36 |
|
防爆形式 |
|
隔爆兼本質安全型 |
|
可配橋式轉載機 |
m |
7.5～17.5 |
注：上述部分參數可以按用戶的要求設計，同時我公司有保留及時更改的權利。
