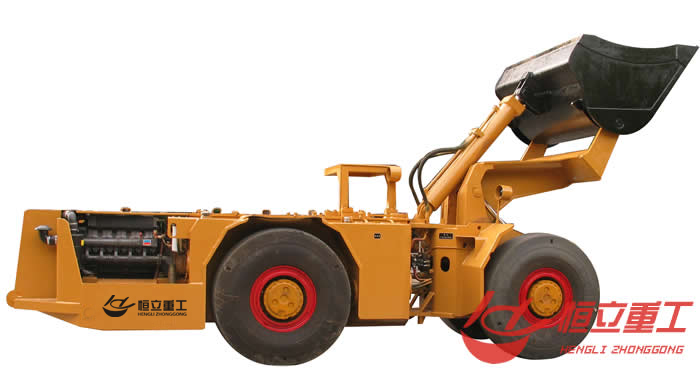

鏟運機構造,鏟運機結構,鏟運機照片

 鏟運機，屬于一種鏟土、運土一體化機械，操作靈活，不受地形限制，不需特設道路，生產效率高，受到工礦業的青睞。很多客戶對鏟運機的了解不是很深，小編從鏟運機的構造入手，詳細概述：
　　鏟運機、包括車輪、牽引梁、車架、液壓裝置、帶鏟土機構的鏟斗、支架機構和車架升降調整機構，其特征在于所述的帶鏟土機構的鏟斗，由斗體、滑動擋板、轉動擋板、鏟刃和破土刀組成；在斗體的兩側壁上各有1個支桿軸和斗體轉動支承軸孔，在斗體的兩側壁的前端內側有滑道，鏟刃焊固在斗體底的前端，破土刀焊固在鏟刃上；滑動擋板和轉動擋板設置在斗體的開口處，滑動擋板和轉動擋板通過2個合頁聯結，2個合頁的兩端出軸，分別插入斗體的兩側壁的前端內側的滑道內；所述的支架機構，由擋板支桿、2個側支桿和前支桿組成，前支桿的前端由固定在車架前端的前支桿支承軸予以支承，前支桿的后端軸孔，套入擋板支桿，且位于擋板支桿的中部，擋板支桿固定在滑動擋板的上端，兩端留有出軸，2個側支桿的前端有軸孔，其后端有滑槽，2個側支桿的前端軸孔分別套裝在擋板支桿的兩端出軸上，2個側支桿的后端滑槽，分別套裝在斗體上的2個支桿軸上；2個斗體支軸分別穿過斗體兩側壁上的2個斗體轉動支承軸孔和車架兩側壁上的軸孔，液壓裝置的升降桿與固定在斗體后端的橫軸聯結；所述的車架升降調整機構，由絲杠、絲母盤和轉盤組成，轉盤固定在絲杠的頂端，絲母盤與車架連成一整體結構，絲杠旋進絲母盤，其下端插入牽引梁上的絲杠端孔內。
　　以上是鏟運機基本構造的詳細概述，希望能有所幫助。
